30路電話+1路網口
 |
|
1、 產品簡介：
NE-PCM30 是一中小容量的E1綜合業務接入設備，它的傳輸容量為是一個E1，因此，它最多可配置30部電話，其中第16時隙用于電話信令的傳輸。在減少電話配置數量的前提下，可配置最多2個10（100）BaseT以太網口，多個RS232口，每個RS232口占用E1的一個時隙，最大可傳異步二進制數據達19.2Kb/S。每個以太網口，根據需要占用一定的時隙數，但這些總的業務最大所占時隙數為30個時隙數，即最大傳輸帶寬為1920Kb/S。
2、 主要特點：
標準E1傳輸接口，可接入標準E1傳輸?shù)腟DH/PDH光傳輸設備或基于SHDSL的E1傳輸
模塊化設計，插板式結構，接口組合更靈活
設備共提供17個插槽，所有接口總速率≤1920Kbit/s，即30個時隙；
可提供最多30路RS232
15個槽位可插話路接口，每個槽位提供2路話音或2路RS232，最多提供30路話路接口
2個槽位可擴展以太接口，最多可實現2路以太接口
適應多種電源環境-48V/DC或220V/AC，可支持雙電源結構

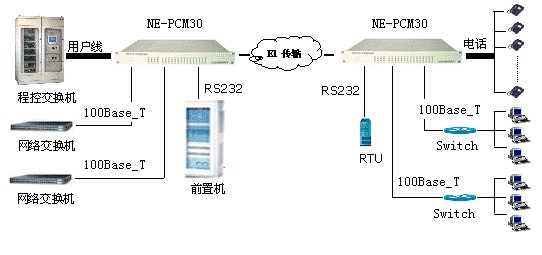

3、典型組網：
 |
